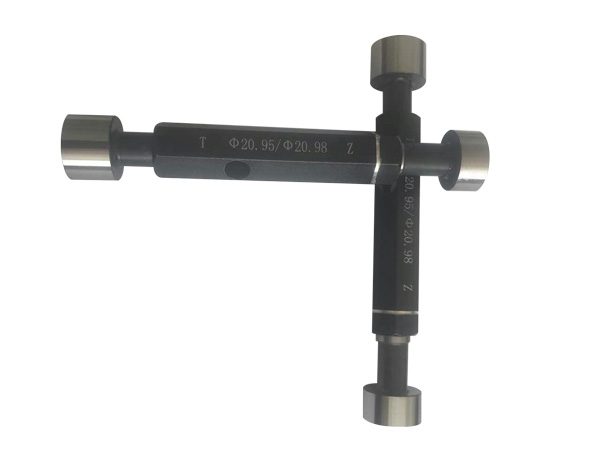

有許多方法可以檢查外螺紋是否符合標準。目前，常用的專用工具有螺紋塞規和螺紋環規。下面，讓我們一起做一個詳細的了解。
基本法
絕大多數制造商將是各種簡單的工具，彼此協調，以準確地衡量。例如，用直通螺紋塞規來控制中徑、大徑和小徑的極限規格；端部止動螺紋塞規用于控制螺母單個中間直徑的大極限規格。光滑規的開口端和封閉端用于控制螺母路徑的極限規格。在此之后,將精確測量的數據信息應用到公式中,計算外螺紋是否處于公差范圍內。
缺陷：專用工具應用周期短、精密度并不是很高、人為因素偏差大、不可以進行大批量檢驗。
三繡法（用以抽樣檢驗中級別或不光滑級外螺紋）
精確測量時將直徑同樣的三根量針放到被測外螺紋的管溝里，在其中二根放到同方向鄰近的管溝里，另一根放到對門與之相對性應的正中間管溝內。用桿杠游標卡尺測到量針外部輪廓很大間距M值，隨后根據計算公式被測外螺紋的中徑。缺陷：該方式 只有精確測量英制螺紋、人為因素偏差大、不可以進行大批量檢驗。
工具顯微鏡（用以抽樣檢驗級外螺紋）
當外螺紋放置在工作臺上時，可以從中間鏡面觀察到輪廊圖像和分界板刻線圖像。從可視角讀目鏡可以看出，分區板上的度量線在0到360之間，這個精確的測量值是一個一個地記錄并插入公式線程大小。缺陷:無質量準確測量，操作過程復雜，無SPC作用，檢測限。
影像測量?jī)x（用以不一樣級別精密度的外螺紋精確測量）
自動圖像測量?jī)x非常適合測量外螺紋、變速器、變速器、數字配件、外殼黃等小規格。精確的測量結果可以以各種文件格式輸出，如WORD、Excel、CAD等。
